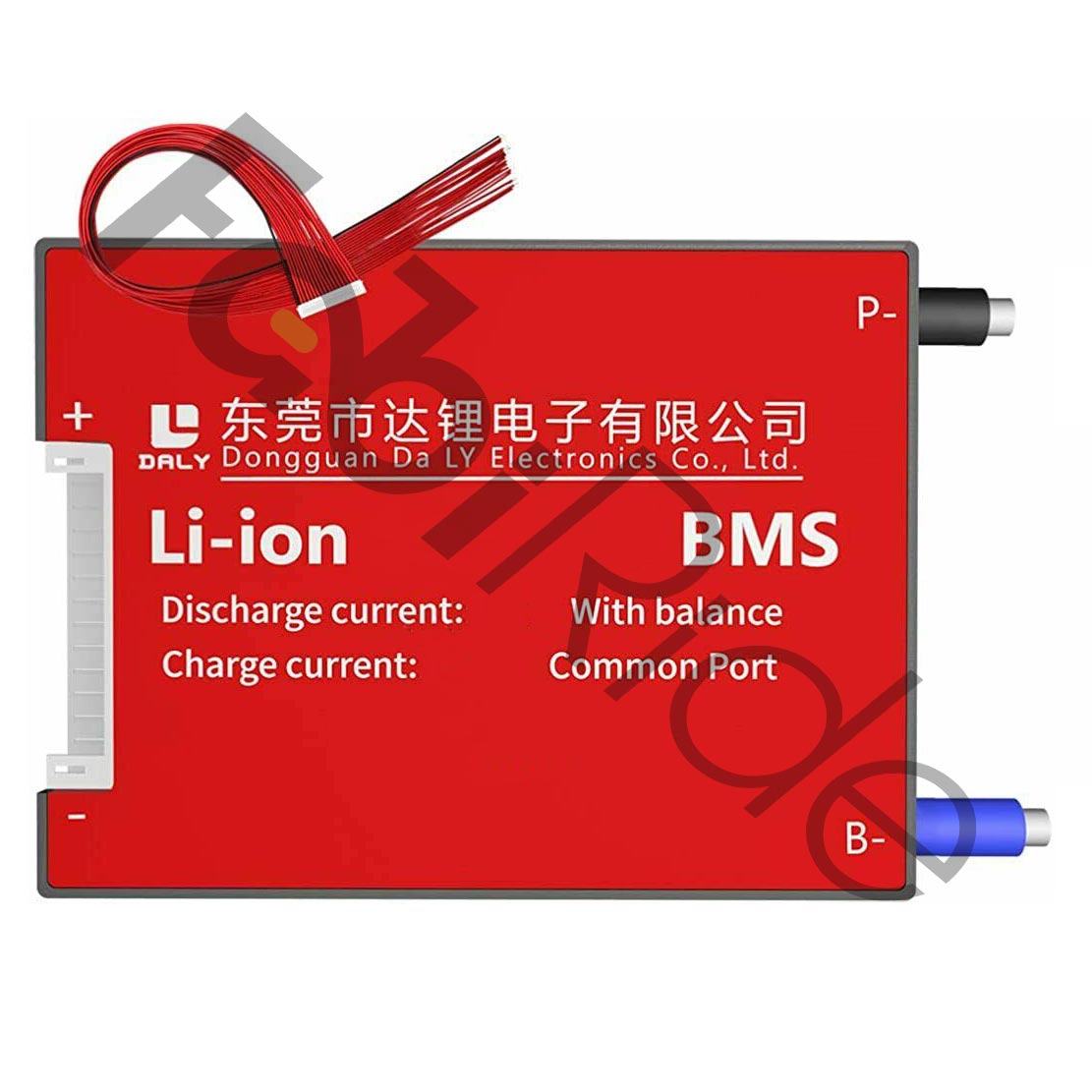

BMS 20S 72V 40A – płytka zabezpieczająca do rowerów i hulajnóg elektrycznych

BMS 20S 72V 40A to płytka zabezpieczająca (battery management system) do pakietów litowych złożonych z 20 ogniw połączonych szeregowo. Sterownik przeznaczony jest do rowerów elektrycznych, hulajnóg elektrycznych, gokartów, lekkich pojazdów elektrycznych oraz pakietów energetycznych DIY. Obsługuje układy 20S w chemii Li-ion i LiPo.

Napięcie nominalne pakietu wynosi 72 V, a w pełni naładowanego zestawu 84 V. Maksymalny ciągły prąd rozładowania sięga 40 A. Odpowiada to klasie mocy około 2,8 kW. Płytka została zaprojektowana pod ogniwa w formatach 18650 oraz 21700.

Najważniejszym rozwiązaniem konstrukcyjnym jest wspólny port ładowania i rozładowania (common port). Ładowanie oraz rozładowanie odbywa się przez ten sam zacisk C−. Dzięki temu instalacja jest prostsza i bardziej uporządkowana. W przypadku pakietów LiFePO4 należy sprawdzić progi napięć, ponieważ 20S LiFePO4 to układ około 64 V.

Zalety i przewagi

• Wspólny port C− – mniej przewodów, mniej błędów połączeń i łatwiejsza diagnostyka.
• Zabezpieczenie przed przeładowaniem – płytka ogranicza ładowanie po osiągnięciu górnego progu napięcia ogniw.
• Zabezpieczenie przed zbyt głębokim rozładowaniem – układ odłącza pakiet, gdy napięcie ogniw spadnie zbyt nisko.
• Zabezpieczenie nadprądowe – kontrola prądu rozładowania powyżej ustalonego progu.
• Zabezpieczenie zwarciowe – reakcja na nagły skok prądu w obwodzie.
• Pasywne balansowanie ogniw – prąd balansowania typowo 30–100 mA, zależnie od wersji.
• Stabilne rozładowanie 40 A – wystarcza na codzienną jazdę oraz strome podjazdy.
• Szeroki zakres temperatur pracy – od około −20 do 60 °C.

Dla kogo jest ten produkt?

Płytka BMS 20S 72V 40A montowana jest w pakietach akumulatorowych rowerów elektrycznych oraz hulajnóg elektrycznych. Sprawdza się również w gokartach i lekkich pojazdach elektrycznych (light EV). Ponadto pasuje do pakietów energetycznych DIY, które konstruktorzy składają samodzielnie.

Produkt kierowany jest do producentów pakietów akumulatorowych oraz serwisantów. Przeznaczony jest do zestawów z ogniw 18650 lub 21700 w chemii Li-ion albo LiPo, 20 ogniw szeregowo. To komponent elektroniczny, a nie samodzielny akumulator. Jeżeli sterownik pojazdu wymaga wysokich prądów szczytowych, warto wybrać BMS o wyższej klasie amperażu.

Specyfikacja techniczna

Dlaczego warto wybrać BMS 20S 72V 40A?

Ta płytka ma wspólny port C− zamiast typowego schematu z osobnymi zaciskami P− i C−. Dlatego instalacja pakietu wymaga mniejszej liczby przewodów. Diagnostyka również staje się prostsza, ponieważ punkt masy jest jeden.

Pasywne balansowanie wyrównuje napięcia ogniw podczas ładowania. Dzięki temu pakiet pracuje równomierniej. Zakres pracy od −20 do 60 °C obejmuje jazdę w chłodne poranki oraz w letnie upały.

Najczęściej zadawane pytania

Czy ta płytka pasuje do roweru elektrycznego 72 V?

• Tak, jest przeznaczona do pakietów 20S o napięciu nominalnym 72 V.
• W pełni naładowany pakiet osiąga 84 V.

Czy mogę użyć jej w hulajnodze elektrycznej lub gokarcie?

• Tak, producent przewiduje montaż w hulajnogach elektrycznych, gokartach i lekkich pojazdach elektrycznych.
• Pasuje także do pakietów DIY składanych samodzielnie.

Jakie ogniwa są obsługiwane?

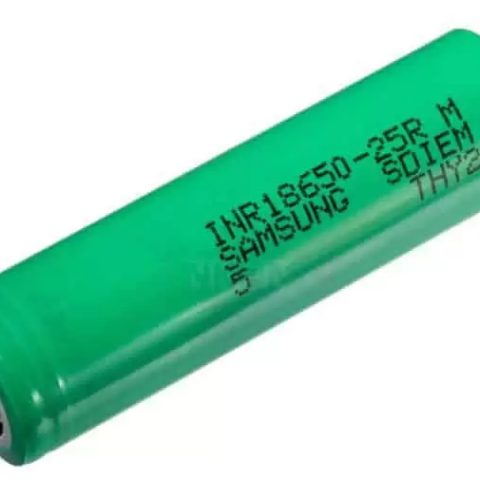

• Ogniwa w formacie 18650 oraz 21700.
• Chemia Li-ion lub LiPo, 20 sztuk połączonych szeregowo.

Czy płytka działa z pakietami LiFePO4?

• Należy sprawdzić progi napięć, ponieważ 20S LiFePO4 to układ około 64 V.

Jak podłączyć zaciski?

• B− łączy się bezpośrednio z minusem pakietu akumulatorowego.
• C− to wspólny punkt minusa ładowarki oraz sterownika lub silnika.
• B(+) prowadzi się zwykle wprost z pakietu do systemu, zgodnie ze schematem.
• Taśmę balansera B1…B20 podłącza się w ścisłej kolejności do każdego węzła ogniw.

Jaka ładowarka jest zalecana?

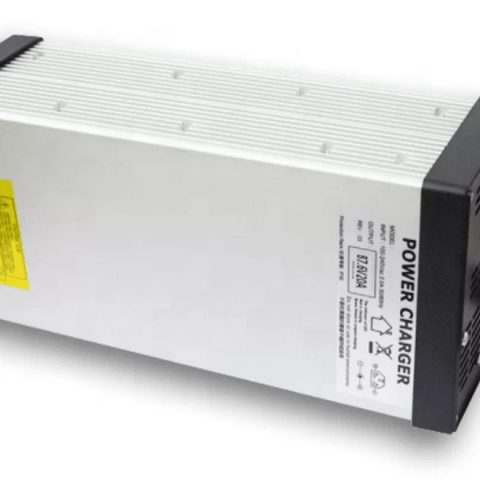

• Ładowarka 84 V CC/CV przeznaczona do pakietów 20S Li-ion.

Jaki jest prąd balansowania?

• Balansowanie pasywne, typowo 30–100 mA, zależnie od wersji.

Kolejność przewodów balansera jest krytyczna, a błędy mogą uszkodzić zarówno BMS, jak i pakiet. Zapewnij również wentylację oraz izolację od wibracji i wilgoci. Przy montażu warto uwzględnić klasę mocy około 2,8 kW oraz maksymalny ciągły prąd 40 A.
