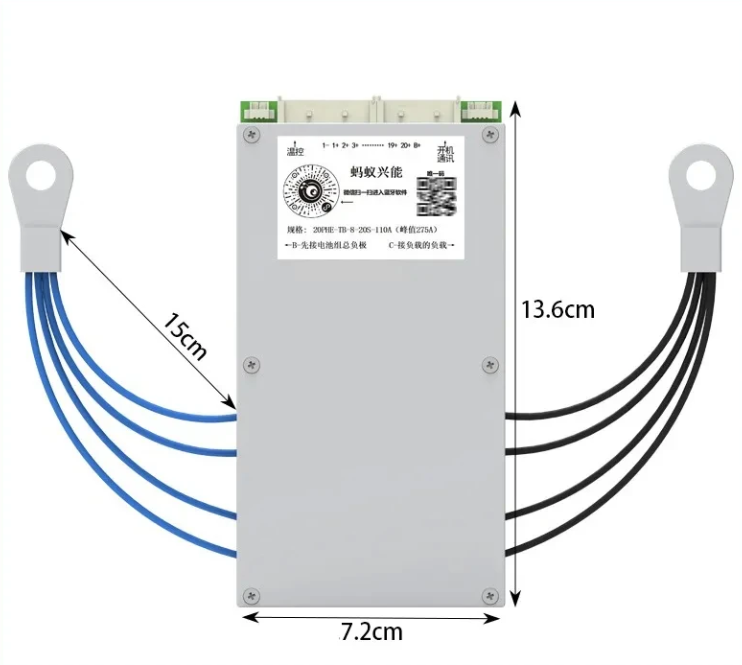

Smart ANT BMS 8S-20S 275A – inteligentny BMS z aktywnym balansowaniem

Smart ANT BMS 8S-20S 275A to inteligentny system zarządzania baterią (battery management system) z aktywnym balansowaniem ogniw. Płytka obsługuje pakiety litowo-jonowe Li-ion (NMC/NCA) oraz litowo-żelazowo-fosforanowe LiFePO₄. Montuje się ją wewnątrz pakietów motocykli elektrycznych, rowerów elektrycznych, hulajnóg elektrycznych oraz gokartów. Sprawdza się także w przemysłowych pakietach klasy 36 V, 48 V, 72 V i 84 V.

Kluczowe parametry obejmują konfigurację 8S–20S, prąd ciągły 120 A oraz prąd szczytowy 275 A. Dzięki temu jedna płytka pokrywa zarówno pakiet 48 V do hulajnogi, jak i pakiet 72 V motocykla elektrycznego. Liczbę ogniw szeregowych dobierasz swobodnie w zakresie od 8 do 20.

Warto podkreślić jedno: ta płytka nie jest akumulatorem ani ładowarką. To elektronika zabezpieczająca i balansująca, którą wpina się między pakiet ogniw a odbiornik. Ogranicza więc prądy i przerywa niebezpieczne stany pracy, natomiast sama energii nie wytwarza.

Zalety i najważniejsze atuty

• Aktywne balansowanie – wydajny transfer energii między ogniwami, szybsze wyrównanie napięć i większa użyteczna pojemność pakietu.
• Prąd ciągły 120 A – stabilna praca w pakietach dużej mocy bez ciągłego ograniczania prądu.
• Prąd szczytowy 275 A – krótkotrwała rezerwa na starty oraz gwałtowne przyspieszenia.
• Zabezpieczenie przed przeładowaniem – układ zatrzymuje przepięcie ogniw podczas ładowania.
• Zabezpieczenie przed zbyt głębokim rozładowaniem – pakiet zostaje odłączony po osiągnięciu niskiego napięcia.
• Zabezpieczenie zwarciowe – natychmiastowe odcięcie obwodu w razie awarii.
• Ochrona termiczna – czujniki NTC kontrolują temperaturę pakietu w trakcie pracy.
• Szeroka kompatybilność – jedna płytka obsługuje pakiety 8S–20S, zarówno Li-ion, jak i LiFePO₄.

Dla kogo przeznaczony jest ten produkt?

Smart ANT BMS 8S-20S 275A trafia przede wszystkim do motocykli elektrycznych, rowerów elektrycznych, hulajnóg elektrycznych oraz gokartów. Ponadto sprawdza się w przemysłowych pakietach klasy 36 V, 48 V, 72 V i 84 V. Znajduje też zastosowanie w magazynach energii budowanych na ogniwach cylindrycznych lub pryzmatycznych.

Chemię ogniw wybierasz swobodnie. Możesz zbudować pakiet litowo-jonowy w wariancie NMC albo NCA. Alternatywnie postawisz na ogniwa litowo-żelazowo-fosforanowe LiFePO₄. Liczbę ogniw szeregowych dobierasz według napięcia docelowego. Dla przykładu 13S odpowiada klasie 48 V, 16S klasie 60 V, a 20S klasie 72 V w pakiecie Li-ion.

Produkt kierujemy do producentów pakietów akumulatorowych oraz serwisantów. Nadaje się zatem do składania nowego pakietu od zera. Równie dobrze posłuży do modernizacji elektroniki w starszym pakiecie. Współpracuje ponadto z mocnymi kontrolerami silników marek BAC, KO oraz EBMX, o ile ich limity prądowe mieszczą się w specyfikacji tego BMS.

Specyfikacja techniczna

Wskazówki montażowe

• Dobór liczby ogniw – dopasuj konfigurację do pakietu, czyli 13S = 48 V, 16S = 60 V, 20S = 72 V.
• Przekrój przewodów – przy wysokich prądach stosuj kable 8 AWG lub grubsze.
• Przewody balansera – podłącz je dokładnie według kolejności ogniw (B-, B1, B2 i kolejne).
• Chłodzenie – zapewnij odprowadzanie ciepła, wentylację oraz uporządkowaną trasę kabli.
• Pierwsze uruchomienie – wykonaj je z bezpiecznikiem oraz kontrolą prądu i napięcia.

Dlaczego warto wybrać Smart ANT BMS 8S-20S 275A?

Aktywne balansowanie stanowi główną różnicę tego modelu. Balansowanie pasywne spala nadmiar energii na rezystorach w postaci ciepła. Układ aktywny przenosi tę energię do słabszych ogniw. W efekcie zachowujesz watogodziny (Wh), które w rozwiązaniu pasywnym byłyby po prostu tracone.

Druga różnica to zapas prądowy. Wartość 120 A w trybie ciągłym wraz z 275 A szczytowo pozwala obsłużyć mocne układy napędowe. Pamiętaj jednak, że są to limity przepustowości samej płytki. Rzeczywistą moc wyznaczają ogniwa, przekroje przewodów i kontroler silnika.

Trzecia różnica dotyczy zakresu. Jeden model pokrywa cały przedział 8S–20S, więc ta sama płytka pasuje do pakietu hulajnogi 48 V i do pakietu motocykla elektrycznego 72 V. Dodatkowo obsługuje obie najpopularniejsze chemie ogniw, co upraszcza zaopatrzenie warsztatu.

Najczęściej zadawane pytania

Czy Smart ANT BMS 8S-20S 275A pasuje do motocykla elektrycznego?

• Tak, płytka jest przeznaczona do pakietów motocykli elektrycznych.
• Konfiguracja 20S odpowiada klasie 72 V w pakiecie Li-ion.
• Prąd ciągły 120 A obsługuje typowe napędy tej klasy.

Czy ten BMS nadaje się do hulajnogi i roweru elektrycznego?

• Tak, obsługuje pakiety hulajnóg elektrycznych oraz rowerów elektrycznych.
• Dla klasy 48 V wybierz konfigurację 13S.
• Dla klasy 60 V zastosuj konfigurację 16S.

Jakie chemie ogniw są obsługiwane?

• Ogniwa litowo-jonowe Li-ion w wariantach NMC oraz NCA.
• Ogniwa litowo-żelazowo-fosforanowe LiFePO₄ (LFP).
• Wybór chemii pozostaje po stronie konstruktora pakietu.

Czym różni się balansowanie aktywne od pasywnego?

• Balansowanie pasywne spala nadmiar energii jako ciepło na rezystorach.
• Balansowanie aktywne przenosi energię do słabszych ogniw.
• Ogniwa wyrównują się szybciej, a pakiet zachowuje więcej pojemności.

Czy ta płytka jest akumulatorem lub ładowarką?

• Nie, to elektronika zabezpieczająca i balansująca.
• Montuje się ją między pakietem ogniw a odbiornikiem.
• Sama nie wytwarza energii, lecz ogranicza prądy i przerywa stany awaryjne.

Jakie zabezpieczenia oferuje ten system?

• Ochrona przed przeładowaniem oraz zbyt głębokim rozładowaniem.
• Ochrona przed zwarciem z natychmiastowym odcięciem obwodu.
• Ochrona termiczna oparta na czujnikach NTC.

Czy dostępna jest łączność Bluetooth?

• Płytka obsługuje sterowanie i telemetrię przez BT.
• Zakres funkcji zależy od konkretnej wersji BMS.
• Monitoring pracy pakietu odbywa się w czasie rzeczywistym.

Czy BMS współpracuje z kontrolerami BAC, KO i EBMX?

• Tak, pod warunkiem zachowania limitów prądowych płytki.
• Prąd ciągły nie powinien przekraczać 120 A.
• Prąd szczytowy nie powinien przekraczać 275 A.

Smart ANT BMS 8S-20S 275A łączy aktywne balansowanie, szeroki zakres 8S–20S oraz komplet zabezpieczeń w jednej płytce. Sprawdza się w pakietach motocykli, rowerów, hulajnóg i gokartów elektrycznych, a także w przemysłowych układach 36–84 V. Dobierz liczbę ogniw, przekroje przewodów oraz kontroler zgodnie ze specyfikacją, a pakiet będzie pracował stabilnie przez lata.
