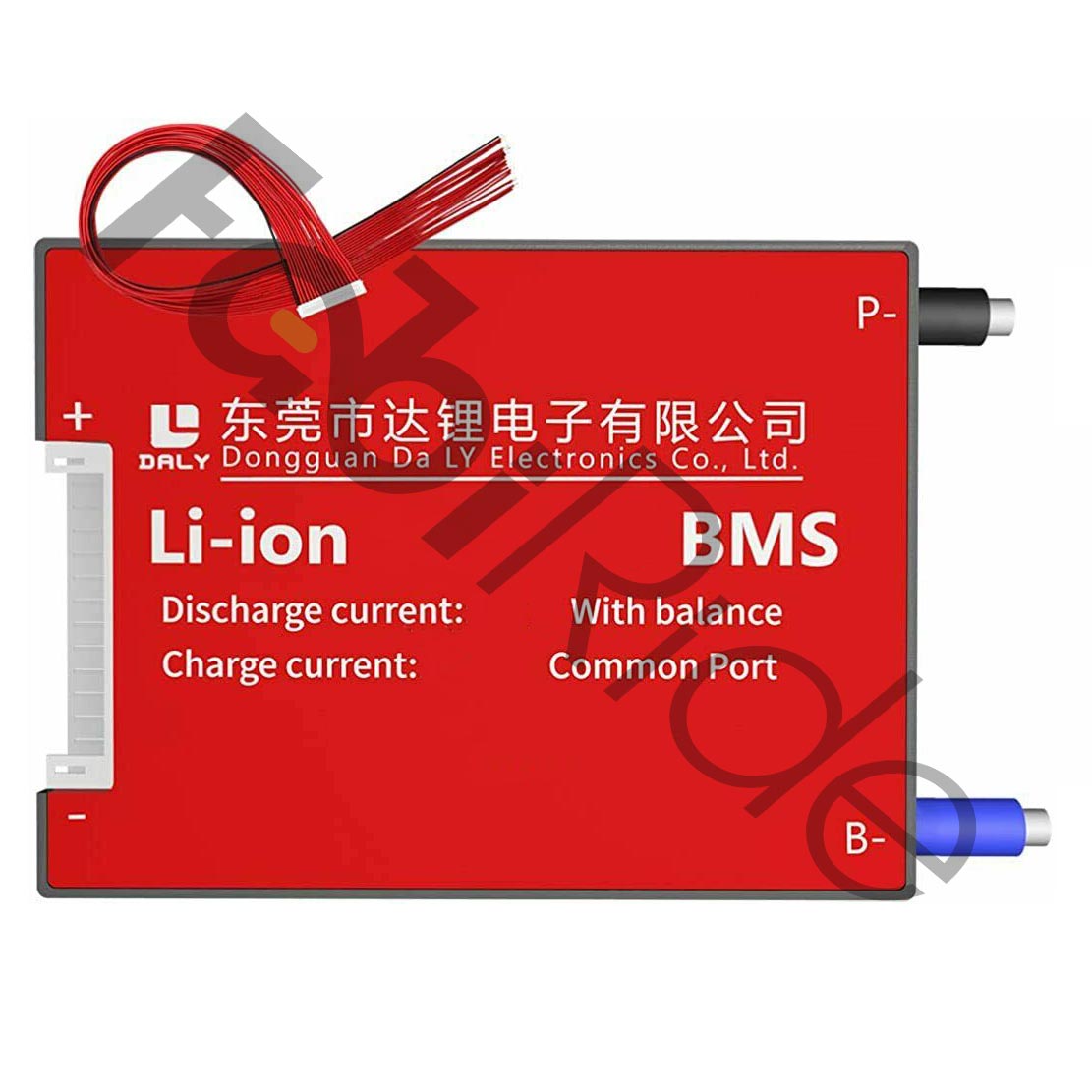

BMS 16S 60V 40A – płytka zabezpieczająca ze wspólnym portem C do e-bike i hulajnóg

BMS 16S 60V 40A to płytka zabezpieczająca do pakietów akumulatorów litowych (battery management system). Sterownik obsługuje pakiety 16S Li-ion oraz LiPo zbudowane z ogniw 18650 lub 21700. Płytka pasuje do rowerów elektrycznych, hulajnóg elektrycznych, gokartów oraz lekkich pojazdów elektrycznych. Sprawdza się również w pakietach magazynowania energii typu DIY, które składasz samodzielnie.

Konfiguracja 16S oznacza szesnaście ogniw połączonych szeregowo. Napięcie nominalne takiego pakietu wynosi ~59,2 V, a po pełnym naładowaniu osiąga 67,2 V. Na rynku ta klasa nosi nazwę systemu 60 V. Dlatego do ładowania potrzebujesz ładowarki 67,2 V CC/CV, a nie ładowarki 60 V.

Ładowanie i rozładowanie przebiega przez jedno wspólne złącze C−. Osobnego zacisku P− tutaj nie ma. Płytka wytrzymuje do 40 A ciągłego prądu rozładowania. W przypadku chemii LiFePO4 sprawdź progi napięć osobno. Pakiet 16S LiFePO4 ładuje się w pełni do ~58,4 V, więc progi różnią się od wartości dla Li-ion.

Zalety i najważniejsze funkcje

• Wspólny port C− – ładowanie i rozładowanie przez to samo gniazdo, dzięki czemu przewodów i połączeń jest mniej.
• Prostszy montaż – mniej błędów przy łączeniu, a diagnostyka przebiega szybciej.
• Zabezpieczenie przed przeładowaniem – ogranicza napięcie, gdy pakiet osiąga pełny poziom 67,2 V.
• Zabezpieczenie przed głębokim rozładowaniem – nie pozwala ogniwom spaść poniżej bezpiecznej granicy.
• Zabezpieczenie nadprądowe – reaguje, gdy prąd przekracza ciągły poziom 40 A.
• Zabezpieczenie zwarciowe – rozłącza obwód w sytuacji awaryjnej.
• Balansowanie pasywne – wyrównuje napięcia ogniw pod koniec ładowania, więc pakiet służy dłużej.
• Stabilne 40 A rozładowania – wystarcza na codzienną jazdę oraz strome podjazdy.

Dla kogo jest ten produkt?

Ta płytka trafia przede wszystkim do rowerów elektrycznych i hulajnóg elektrycznych. Równie dobrze sprawdza się w gokartach oraz w lekkich pojazdach elektrycznych. Dodatkowo pasuje do pakietów magazynowania energii DIY składanych we własnym zakresie.

Obsługiwana chemia to 16S Li-ion lub LiPo z ogniw 18650 albo 21700. Do pakietów LiFePO4 płytka nadaje się wyłącznie wtedy, gdy progi BMS są dostosowane do tej chemii. Klasa mocy systemu wynosi około 2 kW przy rozładowaniu 40 A.

Z tego powodu rozwiązanie kierujemy do producentów akumulatorów, warsztatów oraz doświadczonych konstruktorów. Składasz pakiet klasy 60 V? Wtedy ten moduł stanowi naturalny wybór. Jeżeli natomiast kontroler wymaga wysokich prądów szczytowych, wybierz BMS o większym amperażu.

Specyfikacja techniczna

Jak podłączyć BMS 16S 60V 40A

• B− – prosto do zacisku minusowego akumulatora.
• C− – wspólny punkt dla minusa ładowarki oraz minusa kontrolera i silnika.
• B(+) / plus systemu – najczęściej bezpośrednio z pakietu do systemu, zgodnie ze schematem podłączenia.
• Taśma balansera (B1…B16) – podłączana w ścisłej kolejności do każdego węzła ogniw.

Kolejność przewodów balansera to najważniejszy moment całego montażu. Zamiana przewodów miejscami może uszkodzić zarówno płytkę, jak i pakiet. Zadbaj także o wentylację oraz izolację od wibracji i wilgoci.

Dlaczego warto wybrać BMS 16S 60V 40A?

Główna różnica względem płytek z osobnymi portami to wspólny zacisk C−. Osobnego zacisku P− tutaj nie znajdziesz, ponieważ droga ładowania i rozładowania jest jedna. Dzięki temu instalacja wymaga mniej przewodów i mniej połączeń.

Taka konstrukcja pasuje do pakietów, w których gniazdo ładowarki i zasilanie kontrolera trafiają w ten sam punkt. Porządniejsza wiązka ułatwia też szukanie usterek wewnątrz obudowy. Mniej złączy oznacza mniej punktów potencjalnej awarii.

Ciągłe rozładowanie 40 A odpowiada systemom klasy około 2 kW przy 60 V. Zakres pracy od −20 do 60 °C obejmuje przy tym typowe warunki sezonowej jazdy.

Najczęściej zadawane pytania

Czy ta płytka pasuje do roweru elektrycznego 60 V?

• Tak, moduł powstał z myślą o rowerach elektrycznych klasy 60 V.
• Pakiet musi mieć konfigurację 16S Li-ion lub LiPo.
• Kontroler nie może przekraczać 40 A ciągłego poboru.

Czy mogę użyć jej w hulajnodze elektrycznej lub gokarcie?

• Tak, hulajnogi elektryczne i gokarty należą do docelowych zastosowań.
• Pasuje również do innych lekkich pojazdów elektrycznych.
• Warunkiem pozostaje pakiet 16S o napięciu pełnym 67,2 V.

Jakiej ładowarki potrzebuję?

• Ładowarki 67,2 V w trybie CC/CV.
• Ładowarka 60 V nie naładuje pakietu do końca.
• Dla chemii LiFePO4 pełne napięcie wynosi ~58,4 V.

Czym różni się wspólny port C− od osobnego portu P−?

• Przy wspólnym porcie ładowanie i rozładowanie idą przez jedno złącze.
• Osobnego zacisku P− ta konstrukcja nie posiada.
• Instalacja wymaga mniej przewodów i połączeń.

Czy płytka obsługuje ogniwa 21700?

• Tak, zarówno ogniwa 18650, jak i 21700.
• Liczy się konfiguracja szeregowa 16S, a nie rozmiar ogniwa.
• Chemia musi pozostać Li-ion lub LiPo.

Jak działa balansowanie w tym module?

• Balansowanie jest pasywne, typowo 30–100 mA.
• Wyrównywanie następuje pod koniec cyklu ładowania.
• Równe napięcia ogniw wydłużają żywotność pakietu.

Jaką moc systemu obsłuży ta płytka?

• Około 2 kW przy 60 V i rozładowaniu 40 A.
• To wartość ciągła, nie szczytowa.
• Przy dużych prądach szczytowych wybierz BMS o wyższym amperażu.

BMS 16S 60V 40A łączy prostą instalację ze wspólnym portem C− i kompletem czterech zabezpieczeń. Sprawdzi się w pakietach 60 V do rowerów elektrycznych, hulajnóg, gokartów oraz projektów DIY. Zadbaj o poprawną kolejność przewodów balansera B1…B16, a moduł będzie stabilnie pracował przez wiele sezonów.
