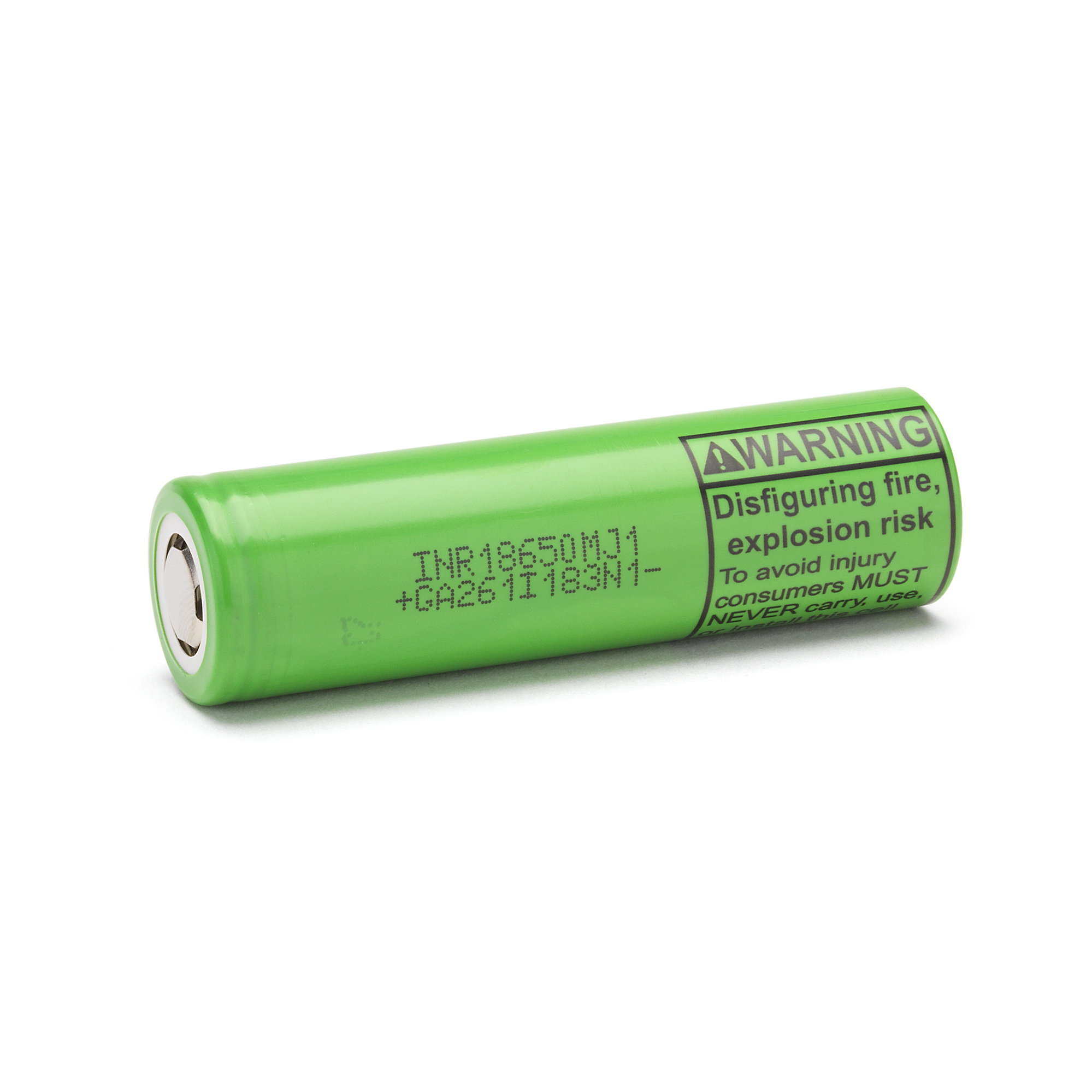

Ogniwo LG MJ1 3500mAh 18650 – 10A, INR/NMC, do pakietów akumulatorowych

Ogniwo LG MJ1 3500mAh to wysokopojemne ogniwo litowo-jonowe w formacie 18650. Zaprojektowano je do pakietów akumulatorowych rowerów elektrycznych, hulajnóg elektrycznych, elektronarzędzi oraz zasilaczy UPS. Nominalna pojemność wynosi 3500 mAh, a napięcie nominalne 3,6 V.

Ciągły prąd rozładowania sięga 10 A. Chemia ogniwa to Li-ion INR/NMC, natomiast kontakt ma budowę płaską. Jest to ogniwo niezabezpieczone, bez wbudowanej płytki ochronnej. Dlatego montuje się je wyłącznie w pakietach wyposażonych w BMS, czyli system zarządzania akumulatorem.

LG MJ1 pasuje do modułów o napięciu nominalnym 3,6 V. Ogniwa łączy się szeregowo i równolegle według schematów 1S/2S…nS-nP. Konstrukcja stawia na gęstość energii oraz długi czas pracy między ładowaniami. Z tego powodu ogniwo trafia do pakietów pojazdów i narzędzi, gdzie liczy się wiele watogodzin w małej przestrzeni.

Zalety i najważniejsze cechy

• Pojemność 3500 mAh – dłuższy czas pracy między ładowaniami w jednej obudowie 18650.
• Chemia INR/NMC – wyważona relacja gęstości energii do bezpieczeństwa pracy.
• Ciągły prąd rozładowania 10 A – wystarczający dla pakietów e-rowerów i narzędzi o średnim obciążeniu.
• Napięcie nominalne 3,6 V – standardowa wartość przy obliczaniu stopni połączenia szeregowego.
• Format 18650 – cylindryczna obudowa o średnicy 18,20 mm i długości 65,00 mm pasuje do typowych koszyków.
• Płaski kontakt – wygodny przy zgrzewaniu punktowym taśmami niklowymi.
• Szerokie zastosowanie – nadaje się do łączenia szeregowego i równoległego w pakietach.
• Ogniwo wielokrotnego ładowania – stosowane w modułach e-transportu oraz UPS.

Dla kogo przeznaczone jest to ogniwo?

Ogniwo LG MJ1 3500mAh trafia przede wszystkim do pakietów rowerów elektrycznych, hulajnóg elektrycznych, elektronarzędzi oraz systemów UPS. Sprawdza się również w innych modułach o napięciu nominalnym 3,6 V, o ile wyposażono je w BMS. Zakres zastosowań obejmuje zatem zarówno pojazdy, jak i sprzęt warsztatowy.

Produkt kierujemy do producentów pakietów akumulatorowych oraz serwisantów, którzy samodzielnie składają konfiguracje nS-nP. Chodzi przede wszystkim o wymianę zużytych ogniw, budowę własnych akumulatorów do e-rowerów oraz odnawianie pakietów do narzędzi.

Ogniwo nie jest wyrobem gotowym do samodzielnej pracy. Dlatego stosuje się je razem z płytką BMS, taśmami niklowymi i koszykami na ogniwa. Pojedyncze ogniwo można wykorzystać także jako element powerbanku. Wymaga to jednak modułu sterowania i ładowania, który zapewni komplet zabezpieczeń.

Specyfikacja techniczna

Uwagi dotyczące użytkowania

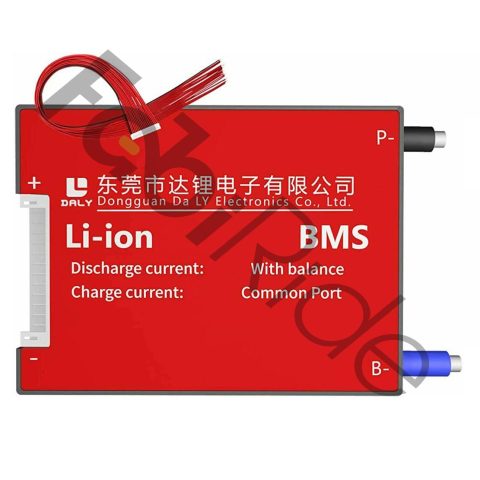

• Obowiązkowy BMS – chroni przed przeładowaniem, zbyt dużym prądem, przepięciem oraz zbyt niskim napięciem.
• Zgrzewanie punktowe – do łączenia używaj taśm niklowych lub miedzianych i unikaj przegrzewania ogniw.
• Ładowanie – korzystaj wyłącznie z ładowarek Li-ion do napięcia 4,20 V.
• Bezpieczeństwo – nie używaj uszkodzonych ogniw i nie dopuszczaj do zwarcia.
• Konfiguracja – 1S/2S…nS-nP zgodnie z wymaganiami napięcia i prądu w projekcie.

Dlaczego warto wybrać ogniwo LG MJ1 3500mAh?

LG MJ1 należy do ogniw wysokopojemnych, a nie wysokoprądowych. Wybiera się je wtedy, gdy priorytetem jest długi zasięg, a nie maksymalna moc chwilowa. Pojemność 3500 mAh w jednym elemencie pozwala ograniczyć liczbę ogniw łączonych równolegle.

Katoda INR/NMC zapewnia przewidywalny balans gęstości energii oraz stabilności pracy. Płaski kontakt i dokładne wymiary 18,20 × 65,00 mm pasują ponadto do standardowych koszyków 18650 oraz szablonów zgrzewarek. Ułatwia to powtarzalny montaż większych pakietów.

Jeśli projekt wymaga ciągłego prądu rozładowania wyższego niż 10 A, wybierz ogniwa wysokoprądowe. LG MJ1 pracuje najdłużej przy umiarkowanym obciążeniu, typowym dla miejskich e-rowerów i hulajnóg.

Najczęściej zadawane pytania

Czy ogniwo LG MJ1 pasuje do pakietów rowerów elektrycznych i hulajnóg?

• Tak, ogniwo przeznaczono do pakietów e-rowerów, hulajnóg elektrycznych, elektronarzędzi oraz UPS.
• Warunkiem jest moduł o napięciu nominalnym 3,6 V na ogniwo.

Czy mogę użyć tego ogniwa bez płytki BMS?

• Nie, to ogniwo niezabezpieczone bez wbudowanej płytki ochronnej.
• Montaż odbywa się wyłącznie w pakietach z systemem BMS.

Jaki jest ciągły prąd rozładowania tego ogniwa?

• Ciągły prąd rozładowania wynosi 10 A.
• Przy wyższych wymaganiach prądowych wybierz ogniwa wysokoprądowe.

Jak łączyć ogniwa w pakiecie do elektronarzędzi lub UPS?

• Stosuj konfiguracje 1S/2S…nS-nP zgodnie z wymaganym napięciem i prądem.
• Do połączeń używaj zgrzewania punktowego taśmami niklowymi lub miedzianymi.

Do jakiego napięcia można ładować LG MJ1?

• Maksymalne napięcie ładowania to 4,20 V.
• Napięcie odcięcia rozładowania wynosi 2,50 V.

Jakie są wymiary i typ kontaktu?

• Średnica wynosi 18,20 mm, a wysokość 65,00 mm.
• Kontakt jest płaski, czyli typu flat top.

Czy ogniwo nadaje się do powerbanku?

• Tak, jako element wewnętrzny wraz z modułem sterowania i ładowania.
• Moduł musi zapewniać pełen zestaw zabezpieczeń.

Ogniwo LG MJ1 3500mAh 18650 to element konstrukcyjny dla osób budujących własne pakiety akumulatorowe. Łączy pojemność 3500 mAh, chemię INR/NMC oraz obciążalność 10 A w standardowej obudowie 18650. Dobierz do niego BMS, koszyki i taśmy niklowe, a otrzymasz trwały pakiet do e-roweru, hulajnogi, narzędzia lub zasilacza UPS.
