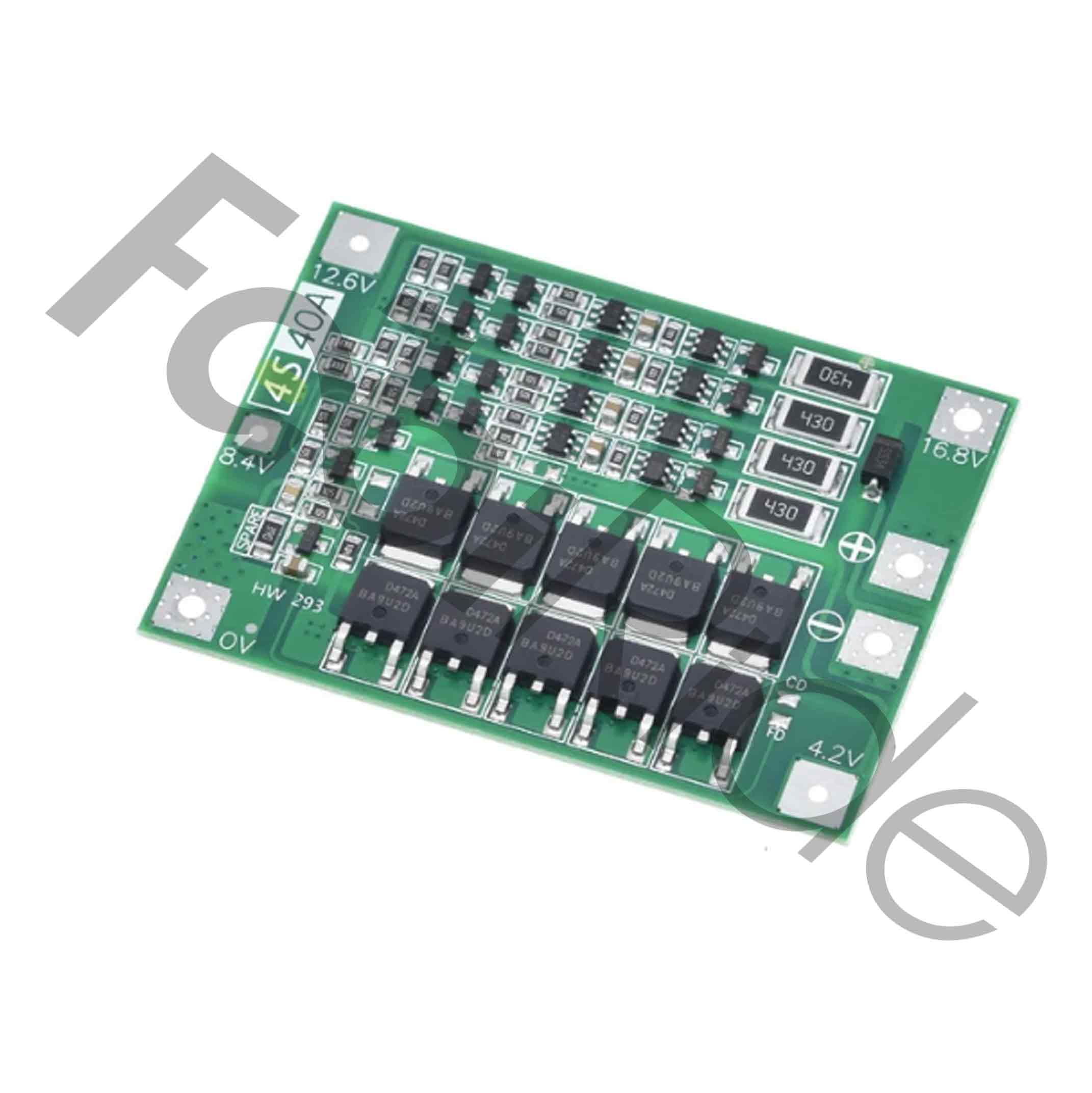

BMS 4S 14,4V 40A – płytka zabezpieczająca Li-ion / Li-Po

BMS 4S 14,4V 40A to płytka zabezpieczająca akumulator (battery management system) przeznaczona do pakietów Li-ion oraz Li-Po w konfiguracji 4S. Moduł montuje się wewnątrz pakietu i nadzoruje cztery ogniwa połączone szeregowo. Płytka pasuje do systemów klasy 14,4 V: osprzętu e-mobilności, modułów UPS, oświetlenia LED, systemów audio oraz projektów DIY.

Układ wytrzymuje ciągły prąd rozładowania 40 A. Posiada pasywne balansowanie 4-kanałowe oraz zabezpieczenia przed przeładowaniem, zbyt głębokim rozładowaniem, przetężeniem i zwarciem. W rowerach elektrycznych i hulajnogach elektrycznych stosuje się ją w osprzęcie 4S oraz modułach zasilania.

Warto pamiętać, że BMS 4S 14,4V 40A sama nie magazynuje ani nie dostarcza energii. Przepuszcza prąd i przerywa obwód w warunkach niebezpiecznych. Dzięki temu pakiet pracuje bezpieczniej i służy dłużej.

Zalety i atuty

• Balansowanie 4-kanałowe (4S) – zmniejsza rozjazd napięć ogniw podczas ładowania.
• Balansowanie pasywne – działa pod koniec ładowania, gdy pojedyncze ogniwa osiągają wyższe napięcie.
• Ochrona przed przeładowaniem – przerywa ładowanie po przekroczeniu dopuszczalnego napięcia ogniw.
• Ochrona przed zbyt głębokim rozładowaniem – odłącza obciążenie, zanim ogniwa spadną za nisko.
• Ochrona przed przetężeniem i zwarciem – reaguje na zbyt duży prąd w linii obciążenia.
• Rozładowanie ciągłe do 40 A – to najwyższy dopuszczalny prąd stały przez płytkę.
• Niska rezystancja wewnętrzna – efektywniejsze oddawanie energii i mniejsze nagrzewanie w czasie pracy.
• Czujnik temperatury (NTC) – ochrona termiczna działa w wersjach z zamontowanym czujnikiem.

Dla kogo jest ten produkt?

Płytka obsługuje pakiety 4S Li-ion i Li-Po o napięciu nominalnym około 14,8 V, często oznaczanym jako klasa 14,4 V. Napięcie w pełni naładowanego pakietu sięga około 16,8 V (4,2 V × 4). Dlatego moduł pasuje do ogniw w formatach 18650 i 21700 połączonych w konfiguracji 4S.

Główne zastosowania to osprzęt e-mobilności, moduły UPS, oświetlenie LED, systemy audio oraz projekty DIY. W rowerach elektrycznych i hulajnogach elektrycznych płytka służy do osprzętu 4S oraz modułów zasilania, a nie do głównego pakietu trakcyjnego. Produkt kierujemy do składaczy pakietów, elektroników i warsztatów. Natomiast pakiety LiFePO₄ 4S (nom. ~12,8 V, maks. ~14,6 V) wymagają BMS w specyfikacji LiFePO₄ i odpowiedniej ładowarki.

Specyfikacja techniczna

Uwagi montażowe

Trzymaj się schematu zacisków: B-, B1, B2, B3, B4 (=B+), P-/P+ oraz C-/C+, jeśli porty są rozdzielone. Pierwsze uruchomienie wykonaj bez obciążenia. Następnie sprawdź napięcie każdej grupy ogniw. Ładuj ładowarką CC/CV ~16,8 V przeznaczoną do pakietów 4S Li-ion. Stosuj przewody o odpowiednim przekroju i wstaw bezpiecznik w linii baterii.

Dlaczego warto wybrać BMS 4S 14,4V 40A?

Ta płytka łączy cztery zabezpieczenia i balansowanie 4-kanałowe w jednym module. Dlatego osobny balanser nie jest potrzebny. Ponadto limit 40 A prądu ciągłego jest wyższy niż w typowych modułach 4S, które często ograniczono do 15–30 A.

Niska rezystancja wewnętrzna oznacza mniejsze straty na tranzystorach MOSFET. Płytka nagrzewa się więc słabiej przy dużych prądach. Ma to znaczenie w kompaktowych obudowach o ograniczonym odprowadzaniu ciepła.

Najczęściej zadawane pytania

Do jakich pakietów pasuje ta płytka?

• Do pakietów 4S Li-ion i Li-Po o napięciu nominalnym około 14,8 V.
• Do ogniw 18650 i 21700 połączonych szeregowo w układzie 4S.

Czy nadaje się do roweru elektrycznego lub hulajnogi?

• Tak, do osprzętu 4S oraz modułów zasilania w tych pojazdach.
• Nie jest przeznaczona do głównego pakietu trakcyjnego.

Jaką ładowarkę zastosować?

• Ładowarkę CC/CV o napięciu około 16,8 V dla pakietów 4S Li-ion.
• Napięcie to odpowiada czterem ogniwom po 4,2 V.

Czy płytka obsługuje ogniwa LiFePO₄?

• Nie. Pakiety LiFePO₄ 4S mają nominalnie ~12,8 V i maks. ~14,6 V.
• Wymagają one BMS w specyfikacji LiFePO₄ oraz dopasowanej ładowarki.

Jak działa balansowanie pasywne?

• Włącza się pod koniec ładowania, gdy pojedyncze ogniwa osiągają wyższe napięcie.
• Obejmuje wszystkie 4 kanały pakietu 4S.

Czy moduł ma ochronę temperaturową?

• Tak, w wersjach wyposażonych w czujnik NTC.
• W modelach bez czujnika ta funkcja nie działa.

Ile wynosi maksymalny prąd pracy?

• Ciągły prąd rozładowania wynosi 40 A.
• Dobierz przewody o odpowiednim przekroju i bezpiecznik w linii baterii.

BMS 4S 14,4V 40A to kompaktowe rozwiązanie dla pakietów klasy 14,4–14,8 V. Sprawdzi się u osób składających własne pakiety 4S i przestrzegających wymagań prądowych oraz cieplnych.
