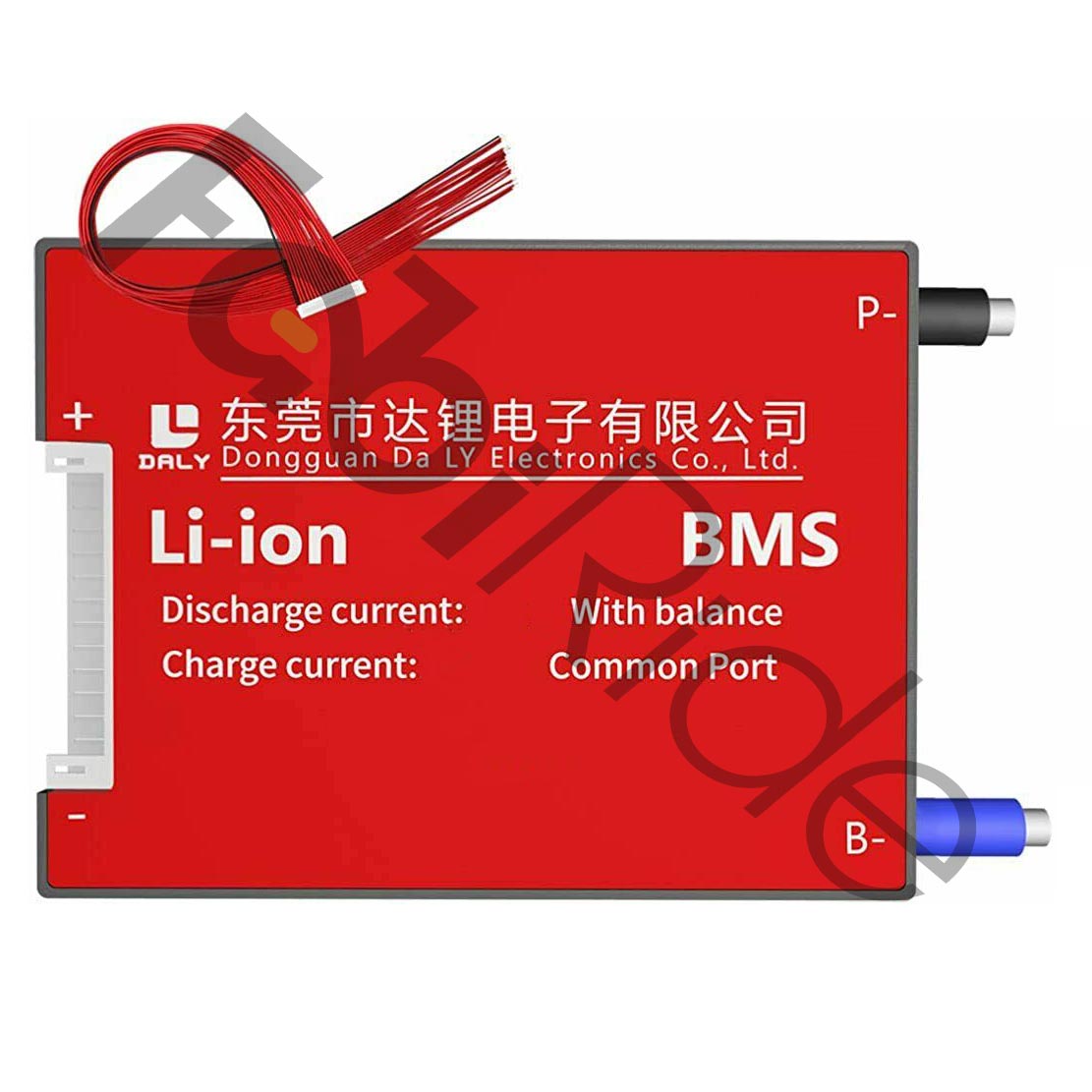

BMS 14S 52V 40A – płytka zabezpieczająca ze wspólnym portem C−

BMS 14S 52V 40A to system zarządzania akumulatorem (battery management system), czyli płytka zabezpieczająca do pakietów litowo-jonowych złożonych z 14 ogniw połączonych szeregowo. Płytka pasuje do rowerów elektrycznych, hulajnóg elektrycznych, gokartów oraz pakietów magazynowania energii typu DIY. Obsługuje ogniwa w formacie 18650 i 21700, a także pakiety LiPo.

Konfiguracja 14S oznacza 14 ogniw w szeregu. Napięcie znamionowe takiego pakietu wynosi około 51,8 V. Napięcie pakietu w pełni naładowanego sięga natomiast około 58,8 V dla chemii Li-ion. Z tego powodu płytka jest oznaczana jako BMS do systemów 52 V.

Moduł łączy wspólny port ładowania i rozładowania (C−), prąd rozładowania ciągłego 40 A oraz pasywne balansowanie ogniw. Nie magazynuje energii i nie pełni funkcji ładowarki ani sterownika silnika. Jest to podzespół elektroniczny montowany wewnątrz pakietu akumulatorowego.

Zalety i najważniejsze cechy

• Wspólny port C− – ten sam zacisk obsługuje ładowarkę oraz sterownik silnika, dzięki czemu instalacja jest prostsza.
• Prąd rozładowania 40 A – wartość ciągła, wystarczająca dla większości lekkich pojazdów elektrycznych o mocy 1–2 kW.
• Konfiguracja 14S – płytka jest przygotowana dokładnie pod pakiet 14 ogniw szeregowych z limitem pełnego ładowania ~58,8 V.
• Zabezpieczenie przed przeładowaniem – przerywa ładowanie, gdy napięcie ogniw przekroczy ustaloną granicę.
• Zabezpieczenie przed nadmiernym rozładowaniem – odłącza obciążenie, gdy napięcie ogniw spadnie poniżej progu odcięcia.
• Zabezpieczenie nadprądowe i zwarciowe – reaguje na zbyt wysoki prąd w obwodzie rozładowania.
• Zabezpieczenie termiczne – działa w wersjach wyposażonych w termistor NTC.
• Pasywne balansowanie – wyrównuje napięcia ogniw pod koniec ładowania, typowo prądem 30–100 mA.

Dla kogo jest ta płytka?

Płytka BMS 14S 52V 40A jest przeznaczona do rowerów elektrycznych, hulajnóg elektrycznych, gokartów oraz pakietów magazynowania energii DIY. W każdym z tych zastosowań pakiet musi być zbudowany z 14 ogniw połączonych szeregowo. Odpowiednia chemia to ogniwa litowo-jonowe 18650 i 21700 oraz pakiety litowo-polimerowe.

W przypadku LiFePO4 trzeba porównać progi napięciowe. Pakiet 14S w tej chemii ma bowiem inne napięcie znamionowe niż system 52 V Li-ion. Dlatego przed montażem warto zestawić progi odcięcia płytki z parametrami wybranych ogniw.

Moduł kierujemy przede wszystkim do osób składających pakiety akumulatorowe oraz majsterkowiczów. Wybierają go ci, którzy samodzielnie zgrzewają bloki ogniw i podłączają przewody balansujące B1…B14. Ponadto płytka sprawdza się przy wymianie BMS w starszym pakiecie, jeśli oryginalny moduł miał układ 14S i wspólny port.

Specyfikacja techniczna

Jak podłączyć płytkę

Zacisk B− podłącza się bezpośrednio do minusa pakietu akumulatorowego. Punkt C− jest wspólnym miejscem dla minusa ładowarki oraz minusa sterownika silnika. Przewody balansujące B1…B14 podłącza się kolejno do odpowiednich bloków ogniw, od pierwszego do czternastego.

Dlaczego warto wybrać BMS 14S 52V 40A?

Główna różnica względem płytek dwuportowych polega na jednym zacisku C−. Nie ma tu osobnego zacisku rozładowania P−. Dzięki temu wewnątrz pakietu potrzeba mniej przewodów, a całe połączenie staje się prostsze.

Limit 40 A jest wartością ciągłą, a nie chwilową. Przy projektowaniu napędu o mocy 1–2 kW warto więc wcześniej oszacować zapotrzebowanie sterownika na prąd szczytowy. Równie istotne jest to, aby napięcia odcięcia płytki odpowiadały chemii zastosowanych ogniw.

Pasywne balansowanie działa na końcu procesu ładowania. Nadmiar energii jest wtedy odprowadzany z ogniw o wyższym napięciu. Taki układ pomaga utrzymać równomierny stan naładowania całego pakietu 14S.

Najczęściej zadawane pytania

Czy ta płytka pasuje do roweru elektrycznego 52 V?

• Tak, moduł jest przeznaczony do pakietów 14S w rowerach elektrycznych.
• Pakiet musi mieć dokładnie 14 ogniw połączonych szeregowo.
• Napięcie pełnego naładowania powinno wynosić około 58,8 V.

Czy mogę użyć jej w hulajnodze elektrycznej lub gokarcie?

• Tak, hulajnogi elektryczne i gokarty należą do docelowych zastosowań.
• Prąd rozładowania ciągłego 40 A obsługuje napędy o mocy 1–2 kW.
• Warto sprawdzić prąd szczytowy sterownika przed montażem.

Czym różni się wspólny port C− od układu z portem P−?

• Ładowarka i sterownik korzystają z tego samego zacisku C−.
• Nie występuje osobny zacisk rozładowania P−.
• Wewnątrz pakietu prowadzi się dzięki temu mniej przewodów.

Jakie ogniwa są obsługiwane?

• Ogniwa litowo-jonowe w formacie 18650 oraz 21700.
• Pakiety litowo-polimerowe (LiPo).
• Przy LiFePO4 konieczne jest porównanie progów napięciowych.

Jak działa pasywne balansowanie?

• Wyrównuje napięcia ogniw pod koniec ładowania.
• Typowy prąd balansowania wynosi 30–100 mA.
• Dokładna wartość zależy od wersji płytki.

Czy płytka ma zabezpieczenie temperaturowe?

• Tak, w modelach z zamontowanym termistorem NTC.
• Zakres temperatur pracy to najczęściej −20…60 °C.
• Dokładne dane znajdują się na naklejce modelu.

Czy to jest ładowarka do pakietu?

• Nie, płytka nie ładuje i nie magazynuje energii.
• Nie pełni również funkcji sterownika silnika.
• To podzespół montowany wewnątrz pakietu akumulatorowego.

Czy nadaje się do wymiany starego modułu BMS?

• Tak, jeśli oryginalna płytka była w układzie 14S.
• Poprzedni moduł powinien mieć wspólny port ładowania i rozładowania.
• Przewody balansujące podłącza się kolejno od B1 do B14.

BMS 14S 52V 40A łączy prostą instalację ze wspólnym portem C− z kompletem zabezpieczeń pakietu 14S. Sprawdzi się w rowerach elektrycznych, hulajnogach, gokartach oraz projektach magazynowania energii DIY. Przed montażem wystarczy zestawić progi napięciowe z chemią wybranych ogniw.
