BMS 14S 52V 60A – płytka zabezpieczająca ze wspólnym portem C− do akumulatorów litowych

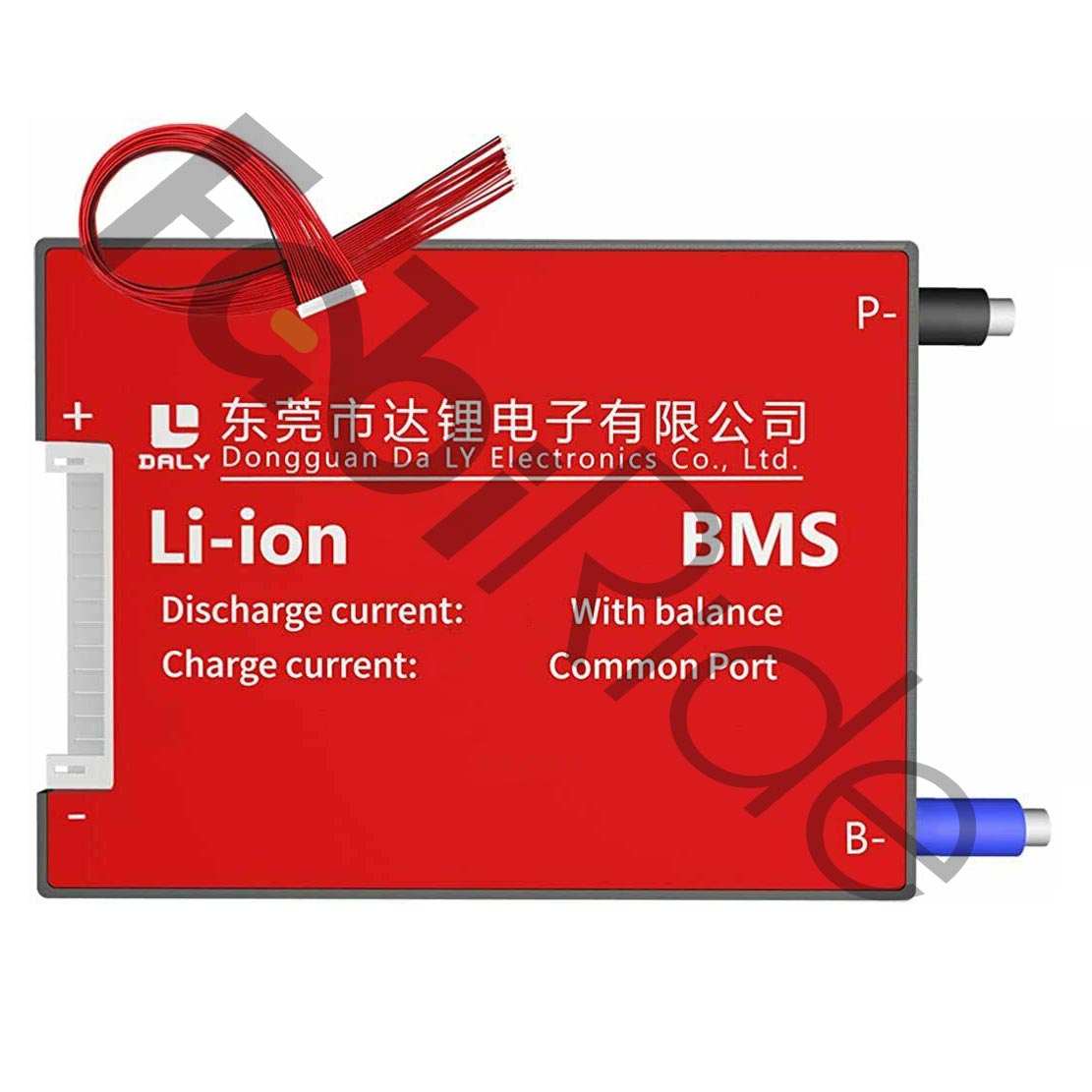

BMS 14S 52V 60A to płytka zarządzania i ochrony akumulatora (battery management system) przeznaczona do pakietów litowo-jonowych złożonych z 14 ogniw połączonych szeregowo. Steruje ona pracą ogniw, chroni je oraz balansuje. Obsługuje ogniwa 18650 i 21700 w chemii Li-ion oraz LiPo.

Płytka pasuje do rowerów elektrycznych, hulajnóg elektrycznych, gokartów oraz pakietów DIY do magazynowania energii w systemach 52 V. Napięcie nominalne pakietu wynosi około 51,8 V. Pakiet w pełni naładowany osiąga około 58,8 V. Maksymalny ciągły prąd rozładowania sięga 60 A.

To nie jest akumulator, ładowarka ani sterownik silnika. Moduł montuje się wewnątrz pakietu akumulatorowego i pracuje razem z nim. Dlatego sam nie magazynuje energii, a jedynie kontroluje napięcie każdego bloku ogniw oraz prąd całkowity.

Zalety płytki BMS 14S 52V 60A

• Ciągłe rozładowanie 60 A – stabilniejszy ciąg, lepszy start pod górę i szybsze przyspieszanie.
• Wspólna masa C− – ten sam minus dla ładowarki i sterownika, więc wiązka przewodów jest krótsza.
• Ochrona przed przeładowaniem – nie pozwala ogniwom przekroczyć ustawionego górnego progu napięcia.
• Ochrona przed głębokim rozładowaniem – odłącza obciążenie, gdy napięcie ogniw spadnie zbyt nisko.
• Ochrona przed zwarciem i nadprądem – reaguje na nagłe skoki prądu w obwodzie rozładowania.
• Ochrona temperaturowa – działa wyłącznie wtedy, gdy dana wersja ma zamontowany termistor NTC.
• Balansowanie pasywne 30–100 mA – wyrównuje napięcia bloków ogniw pod koniec ładowania.
• Klasa mocy 2–3 kW – system 52 V z limitem 60 A odpowiada projektom średniej mocy.

Dla kogo jest ta płytka?

Ta płytka BMS jest przeznaczona do rowerów elektrycznych, hulajnóg elektrycznych, gokartów oraz pakietów DIY pracujących w systemie 52 V. Sprawdza się w pakietach składanych samodzielnie z ogniw 18650 lub 21700. Ponadto stosuje się ją w pakietach o chemii Li-ion i LiPo.

Typowy użytkownik to konstruktor pakietów akumulatorowych albo osoba modernizująca pojazd elektryczny. Przede wszystkim moduł jest istotny tam, gdzie sterownik pobiera do 60 A prądu ciągłego. Jeżeli sterownik wymaga szczytów powyżej 60 A, warto wybrać BMS o wyższym prądzie znamionowym lub podwójne zabezpieczenie.

Specyfikacja techniczna

Dlaczego warto wybrać BMS 14S 52V 60A?

Ten model różni się od popularnych płytek 13S przeznaczonych do systemów 48 V. Pakiet 14S ładuje się bowiem do około 58,8 V zamiast niższego progu typowego dla 13S. Wyższe napięcie oznacza inne wymagania wobec ładowarki i sterownika.

Architektura wspólnego portu upraszcza z kolei montaż. Ładowanie i rozładowanie odbywają się przez tę samą masę. Dzięki temu instalacja wymaga mniej przewodów, a ryzyko pomyłki maleje.

Najczęściej zadawane pytania

Czy ta płytka BMS pasuje do roweru elektrycznego 52 V?

• Tak, moduł jest przeznaczony do rowerów elektrycznych w systemie 52 V.
• Pakiet musi mieć konfigurację 14S z ogniw 18650 lub 21700.

Czy mogę użyć jej w hulajnodze elektrycznej lub gokarcie?

• Tak, producent przewiduje zastosowanie w hulajnogach elektrycznych, gokartach i pakietach DIY.
• Warunkiem jest system 52 V oraz pobór do 60 A prądu ciągłego.

Jak podłączyć przewody B− i C−?

• Styk B− łączy się bezpośrednio z minusem pakietu akumulatorowego.
• Styk C− jest wspólnym punktem dla minusa ładowarki oraz minusa sterownika lub silnika.
• Plus pakietu prowadzi się zwykle bezpośrednio do systemu według schematu.

Jak podłączyć taśmę balansującą?

• Przewody B1…B14 podłącza się w ścisłej kolejności do każdego bloku ogniw.
• Kolejność jest krytyczna, ponieważ błędne podłączenie może uszkodzić płytkę.

Czy płytka działa z ogniwami LiFePO4?

• Tylko wtedy, gdy progi napięć są dopasowane do wymagań tej chemii.
• Pakiet 14S LiFePO4 ma inne napięcia, dlatego progi odłączenia trzeba sprawdzić przed montażem.

Jaka ładowarka jest zalecana?

• Ładowarka 14S Li-ion o napięciu około 58,8 V pracująca w trybie CC/CV.

Czy ochrona temperaturowa działa zawsze?

• Nie, funkcja działa wyłącznie w wersjach z zamontowanym termistorem NTC.

Co zrobić, gdy sterownik pobiera szczyty powyżej 60 A?

• Wtedy lepszym wyborem jest BMS o wyższym prądzie znamionowym albo podwójne zabezpieczenie.

Podczas montażu należy zadbać o wentylację oraz izolację od wibracji i wilgoci. Zakres temperatury pracy wynosi około −20…60 °C. Płytka trafia do wnętrza pakietu, dlatego jej ułożenie warto zaplanować razem ze schematem wiązki.
