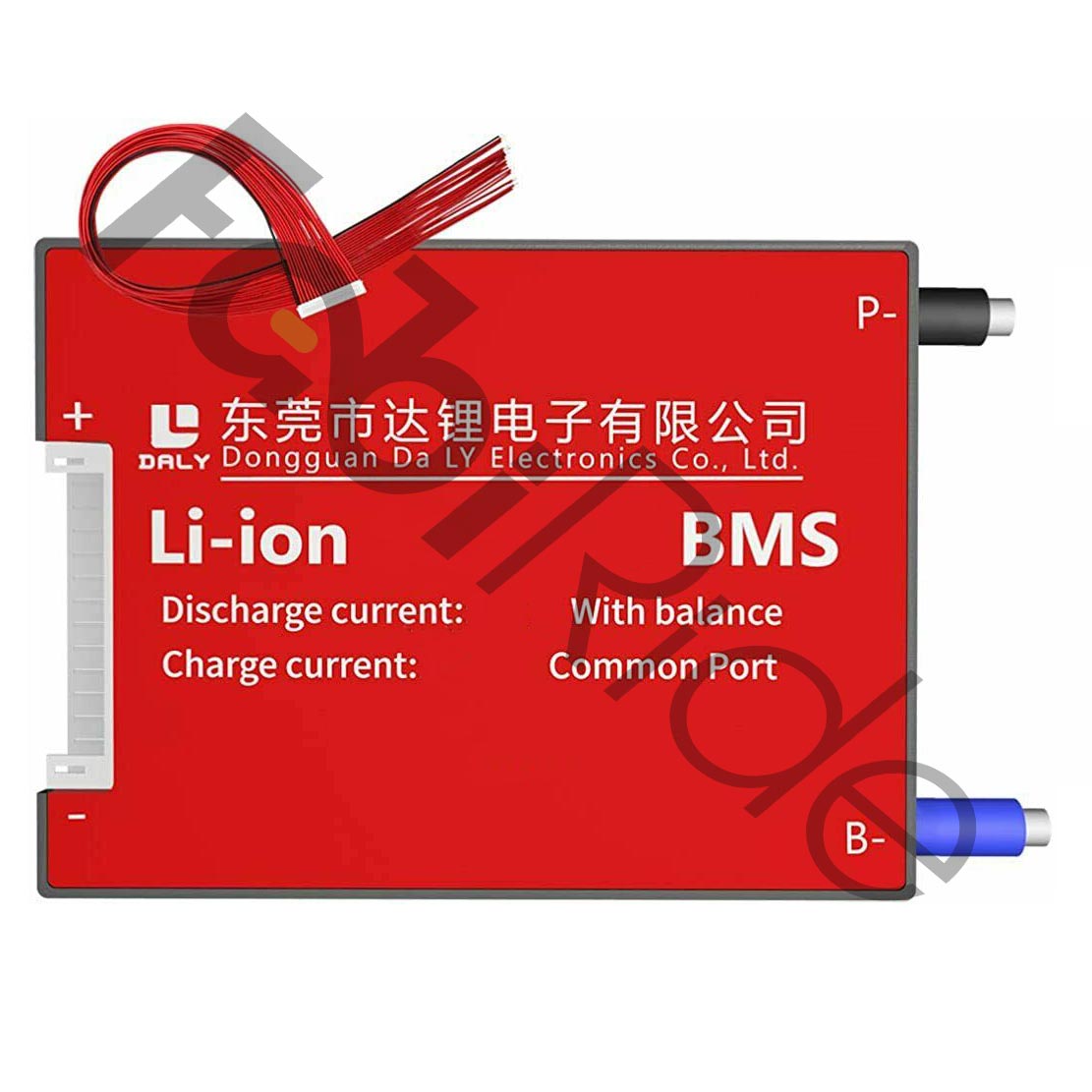

BMS 16S 60V 60A – płytka zabezpieczająca ze wspólnym portem do pakietów Li-ion

BMS 16S 60V 60A to płytka zabezpieczająca pakietu akumulatorów litowych (battery management system) do rowerów elektrycznych, hulajnóg elektrycznych, gokartów oraz lekkich pojazdów elektrycznych. Sprawdza się również w samodzielnie budowanych pakietach magazynowania energii. Moduł obsługuje pakiet z 16 ogniw połączonych szeregowo. Wytrzymuje przy tym 60 A ciągłego prądu rozładowania.

Płytka wykorzystuje wspólny port C−. Oznacza to, że ładowanie i rozładowanie przebiega przez ten sam zacisk. Konstrukcja jest przystosowana do ogniw Li-ion oraz LiPo w formatach 18650 i 21700. W przypadku chemii LiFePO4 należy sprawdzić progi napięciowe, ponieważ pakiet 16S LiFePO4 ładuje się tylko do około 58,4 V.

Napięcie znamionowe pakietu 16S Li-ion wynosi około 59,2 V. Pełne naładowanie odpowiada natomiast napięciu 67,2 V. Liczba „60 V” oznacza klasę systemu, a nie napięcie ładowania. Ciągłe rozładowanie 60 A w klasie 60 V odpowiada mniej więcej poziomowi mocy 2 kW.

Zalety i najważniejsze cechy

• Wspólny port C− – minus ładowarki i minus sterownika trafiają na ten sam zacisk, dzięki czemu przewodów jest mniej.
• Mniej pomyłek przy podłączeniu – uproszczona instalacja ułatwia także późniejszą diagnostykę pakietu.
• Zabezpieczenie przed przeładowaniem – nie pozwala ogniwom przekroczyć ustawionej górnej granicy napięcia.
• Zabezpieczenie przed głębokim rozładowaniem – odłącza rozładowanie, gdy napięcie ogniw spadnie zbyt nisko.
• Zabezpieczenie nadprądowe – ogranicza prąd, kiedy obciążenie przekracza granicę 60 A.
• Zabezpieczenie zwarciowe – przerywa obwód w chwili wystąpienia zwarcia.
• Balansowanie pasywne – wyrównuje napięcia ogniw i wydłuża żywotność całego pakietu.
• Stabilne rozładowanie 60 A – wystarcza na codzienną jazdę oraz na strome podjazdy.

Dla kogo przeznaczona jest ta płytka

BMS 16S 60V 60A montuje się w pakietach akumulatorowych rowerów elektrycznych oraz hulajnóg elektrycznych. Moduł stosuje się także w gokartach i innym lekkim transporcie elektrycznym (EV), gdzie potrzebne jest zasilanie klasy 60 V. Zakres pracy obejmuje temperatury od około −20 do 60 °C.

Drugą dużą grupą użytkowników są konstruktorzy pakietów DIY do magazynowania energii. Do tego grona należą również osoby budujące własne akupaki od podstaw. Płytka jest przystosowana do ogniw 18650 i 21700, dlatego pasuje zarówno do pakietów zgrzewanych, jak i do konstrukcji modułowych.

Przy wyborze warto ocenić wymagania sterownika. Jeżeli sterownik pobiera duże prądy szczytowe, lepszym rozwiązaniem będzie BMS wyższej klasy amperażowej. Do ciągłego obciążenia 60 A ta płytka jest przeznaczona bezpośrednio.

Specyfikacja techniczna

Jak podłączyć BMS 16S 60V 60A

Zacisk B− łączy się bezpośrednio z minusem pakietu akumulatorowego. Zacisk C− stanowi wspólny punkt dla minusa ładowarki oraz minusa sterownika lub silnika. Plus pakietu prowadzi się natomiast najczęściej bezpośrednio do systemu, zgodnie ze schematem.

Taśmę balansera B1…B16 podłącza się w ścisłej kolejności do każdego węzła ogniw. To najważniejszy krok całego montażu. Błędy w tym miejscu mogą uszkodzić zarówno płytkę, jak i pakiet. Zadbaj ponadto o wentylację oraz izolację od wibracji i wilgoci.

Dlaczego warto wybrać ten model

Główna różnica względem płytek z osobnymi portami polega na uproszczonym okablowaniu. Ładowarka i sterownik korzystają tutaj z jednego zacisku minusowego. Dzięki temu w obudowie pakietu jest mniej przewodów, a montaż zajmuje mniej czasu.

Mniejsza liczba połączeń przekłada się także na mniejsze ryzyko pomyłki. Późniejsza diagnostyka pakietu staje się prostsza, bo punktów pomiarowych jest mniej. To realna zaleta w kompaktowych ramach hulajnóg i rowerów elektrycznych.

Poziom 60 A ciągłego prądu odpowiada mocy rzędu 2 kW w klasie 60 V. Taki zapas obsługuje typowe silniki napędowe lekkiego transportu elektrycznego. Zestaw zabezpieczeń obejmuje przy tym cztery kluczowe scenariusze awaryjne oraz balansowanie pasywne.

Najczęściej zadawane pytania

Czy ta płytka nadaje się do roweru elektrycznego i hulajnogi elektrycznej?

• Tak, moduł montuje się w pakietach akumulatorowych rowerów oraz hulajnóg elektrycznych.
• Warunkiem jest pakiet zbudowany z 16 ogniw połączonych szeregowo.
• Sterownik powinien mieścić się w granicy 60 A ciągłego prądu.

Czy BMS pasuje do gokarta i innych lekkich pojazdów elektrycznych?

• Tak, płytka jest stosowana w gokartach oraz lekkim transporcie elektrycznym klasy 60 V.
• Sprawdza się również w pakietach DIY do magazynowania energii.
• Przy dużych prądach szczytowych warto rozważyć wyższą klasę amperażową.

Jakiej ładowarki wymaga pakiet 16S?

• Dla ogniw Li-ion zalecana jest ładowarka 67,2 V w trybie CC/CV.
• Napięcie znamionowe pakietu wynosi około 59,2 V.
• Oznaczenie 60 V opisuje klasę systemu, a nie napięcie ładowania.

Czy mogę użyć tej płytki z ogniwami LiFePO4?

• Chemia LiFePO4 wymaga sprawdzenia progów napięciowych.
• Pakiet 16S LiFePO4 ładuje się bowiem tylko do około 58,4 V.
• Płytkę stosuje się z tą chemią, do której dopasowane są jej progi.

Jakie ogniwa obsługuje moduł?

• Płytka jest przystosowana do ogniw Li-ion oraz LiPo.
• Obsługiwane formaty to 18650 i 21700.
• Pasuje zarówno do pakietów zgrzewanych, jak i modułowych.

Jakie zabezpieczenia oferuje ta płytka?

• Ochrona przed przeładowaniem ogniw powyżej górnej granicy napięcia.
• Ochrona przed głębokim rozładowaniem oraz zabezpieczenie nadprądowe.
• Zabezpieczenie zwarciowe przerywające obwód przy zwarciu.

Na czym polega wspólny port C−?

• Ładowanie i rozładowanie przebiegają przez ten sam zacisk C−.
• Minus ładowarki oraz minus sterownika trafiają w jedno miejsce.
• Efektem jest mniejsza liczba przewodów w pakiecie.

Czy balansowanie jest aktywne czy pasywne?

• Moduł stosuje balansowanie pasywne o prądzie typowo 30–100 mA.
• Dokładna wartość zależy od konkretnej wersji płytki.
• Taśma balansera obejmuje wyprowadzenia B1…B16.

BMS 16S 60V 60A łączy uproszczone okablowanie ze wspólnym portem i pełnym zestawem zabezpieczeń pakietu. Ciągłe 60 A, napięcie ładowania 67,2 V oraz obsługa ogniw 18650 i 21700 czynią z niej praktyczną bazę pod pakiety do rowerów, hulajnóg, gokartów i projektów DIY. Przed montażem zaplanuj kolejność podłączenia taśmy balansera oraz zadbaj o wentylację i izolację modułu.
